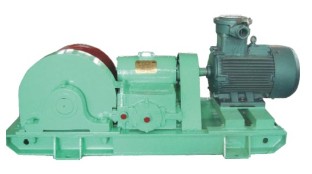

回柱絞車 http://www.m.yzayl.cn安裝方法
1.底板堅硬平整安裝方法：確定安裝基準線，平整底板后用8根錨桿(2根錨桿作保險生根，6根錨桿固定基礎底盤);錨桿采用M22錨桿，長度≥2000mm，錨桿露出底板長度不小于100mm，每根錨桿的拉力不得小于50KN。
2.絞車與基礎底盤使用螺栓連接，連接螺栓規格按絞車說明書配置，沒有說明書連接螺栓不小于M24，固定螺栓緊固、彈墊齊全，露出螺帽不少于3絲。
3.絞車基礎使用錨桿固定完成后，要用混凝土灌實抹平，高度與絞車基礎底盤平行，抹面周邊尺寸要大于絞車底盤周邊200mm。
4.絞車用于斜坡大于10°的斜巷提升時留有不少于2根錨桿作留繩生根之用。在絞車底盤后部沿混凝土抹面的邊緣、沿前后錨桿同方向布置，與底板上平面成45°斜角往后打入底板。用不小于單根錨桿破斷力強度的圓環鏈連接，一端與錨桿相連，另一端與絞車底盤相連，拉緊不得有余扣。
5.因提升拉力較大，在地錨固定后，需在絞車底盤上打好四壓兩戧。
